SMT貼片加工廠教你簡單區分焊錫網與紅膠網

返回列表

 紅膠


 是一種聚稀化合物,與錫膏不同的是其受熱后便固化,其凝固點溫度為150℃,這時,紅膠開始由膏狀體直接變成固體。紅膠的性質:紅膠具有粘度流動性,溫度特性,潤濕特性等。根據紅膠的這個特性,故在生產中,利用紅膠的目的就是使零件牢固地粘貼于PCB表面,防止其掉落。


 焊錫膏


 是伴隨著SMT應運而生的一種新型焊接材料，是由焊錫粉、助焊劑以及其它的表面活性劑、觸變劑等加以混合，形成的膏狀混合物。主要用于SMT行業PCB表面電阻、電容、IC等電子元器件的焊接，主要特點是導電焊接的作用。


 焊錫膏與紅膠的區別


 1、紅膠起的是固定作用，不會導電，錫膏也是起固定作用，但會有導電作用；

2、紅膠需要經過波峰焊才能進行焊接；

 3、紅膠過波峰焊時溫度要比錫膏過波峰焊溫度低；

 4、紅膠一般是作為輔助材料來使用，一般用于固定，因為錫膏可以導電，所以經常在焊接的時候使用。

 一般產品上沒傳統插件元件的情況，會采用錫膏制程（包括單面，雙面或多層板）。有傳統元件的單面板，焊錫面會采用紅膠制程。一面有傳統元件的雙面板，一面會采用錫膏制程，另一焊錫面會采用紅膠制程。紅膠制程須再經波焊制程，完成零件與PCB的焊接，流程稍長，增加人力與制造成本，錫膏制程經回流焊便完成焊接，流程相比較短，節約人力與成本，產品生產周期短，提高市場競爭力。


 錫膏網與紅膠網的區別

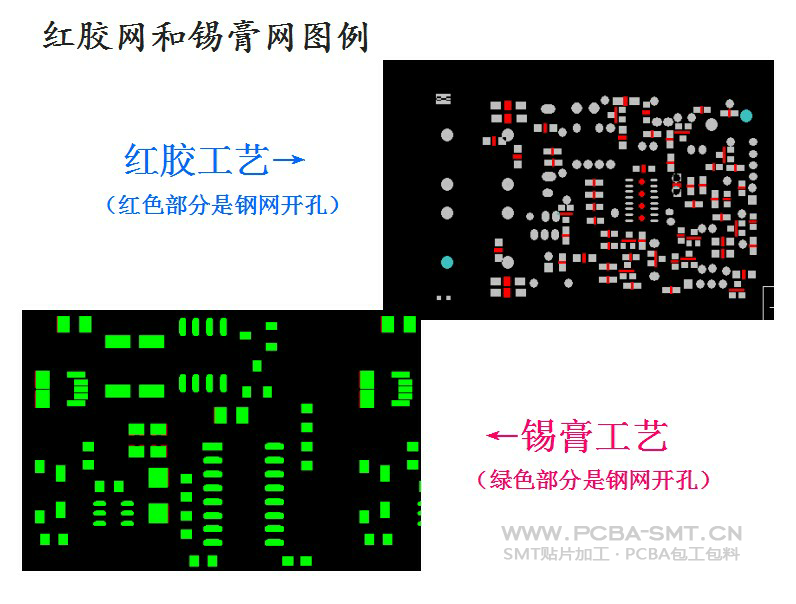

SMT貼片加工廠教你簡單區分焊錫網與紅膠網 首先，開孔位置的不同，錫膏鋼網開孔直接按貼片焊盤位置1:1開孔，這樣方便錫膏直接漏在PCB焊盤上面，便于焊接！而紅膠鋼網特殊一點，它的作用是刷膠水，粘貼器件方便焊接，所以開孔是開在器件焊盤之間的位置。所以，鋼網用途開錯，就無法返工，只能報廢了。

 錫膏網：開孔在焊盤上；紅膠網：焊盤之間開孔。

 其次，錫膏鋼網和紅膠鋼網，是針對不同的PCB器件貼片加工工藝來決定的！一般PCB同一面，貼片器件比較少，而插件器件比較多的情況，使用紅膠鋼網工藝會增加。



SMT貼片加工廠教你簡單區分焊錫網與紅膠網

 一般貼片加工廠家會根根PCB板的元件設計不同，來決定是做錫膏鋼網還是紅膠鋼網，一般插件多的,要過波峰焊的，就用紅膠網工藝。插件元件不多，不過波峰焊的，用人工焊接的，采用錫膏網工藝。當然，這個得由客戶根據貼片加工生產情況來決定。
